GAZ 233014 "Tiger" 1/35 MENG

Message par civindaleo le Ven 8 Avr - 22:49

Voici mon nouveau projet : la fameuse jeep russe GAZ 233014 de Meng.

Question montage, tout est super bien prévu.
Qualité Meng.

Ce qu'il faut prévoir, c'est le montage / peinture doit être prévu par étape, vu que l'intérieur est finement détaillé.
Les portières avant et arrières peuvent être ouvertes, ce qui laisse entrevoir le détail de l'intérieur.

Le chassis monté est peint en primer noir Valejo.
Il est plutôt mat et plutôt satiné. CE qui rend pas mal.
La 'couverture' de la bôte de vitesse, le tableau de bord a été peint avec du tamya satiné.
Ce qui rend bien l'aspect 'plastic'.
Je compte l'éclaircir avec du drybrush jaune de naples (peinture huile).
Ils ont même prévu les décal pour les compteurs !!
Ca donne très bien.


Pour le chassis intérieur, on a 2 type de stucture : une qui est un antidérapant couleur noir.
Et une autre qui est un antidérapant couleur métal.
J'ai d'abord peint les parties en alu métal.
J'ai mis du tape par dessus pour masquer les parties alu.
j'ai peint le dessus avec du noir valejo primer black.

Dans le vrai véhicule, l'intérieur est tapissé de 'bâches' camouflées.
Meng a prévu des décal pour représenter cela.
La mise en place des décal est assez simple, mais comme elle doivent épouser les formes des passages de roues, j'ai appliqué du produit Micro Sol pour surface non lisses.
Après séchage, les décal sont bien étirées.


J'ai collé les vitres avec de la colle blanche, pour éviter les décolorations dues à la colle cyano.
J'ai mis du  maskol dessus.
Peint l'intérieur avec du bleu/gris (couleur de l'intérieur des véhicules russes modernes).
Bien que des décal camouflées seront placées à l'intérieur, il y a des places où il n'y a pas de décal.
Qui resteront au couleur gris/bleu.
J'ai peint aussi les racks de chargeur munition en bleu/gris.
J'ai peint à la main les chargeurs en vert olive/drab.


Même punition pour l'intérieur des portières.
Peint en gris/bleu.
La partie intérieure a été peinte en noir satiné, puis collée.
Un petit dry brush par la suite et ce sera ok.


La suite prochainement.
avatar
civindaleo
2ème Classe section canonier
2ème Classe section canonier

Messages : 17
Age : 48
Date d'inscription : 05/04/2016
Localisation : belgique

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: GAZ 233014 "Tiger" 1/35 MENG

Message par G. Chapuis le Sam 9 Avr - 6:19

Hello

Joli début de montage.

bonne suite.

Gérard

_________________
On a tous le sang de la même couleur.


]





Venez visiter ma galerie Flickr et n'hésitez pas à poster des commentaires.

https://www.flickr.com/photos/118859977@N08/
avatar
G. Chapuis
Administrateur
Administrateur

Messages : 1628
Age : 63
Date d'inscription : 18/12/2014
Localisation : Eyzin-Pinet (Isère) Ste Maxime (Var)

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: GAZ 233014 "Tiger" 1/35 MENG

Message par civindaleo le Dim 17 Avr - 9:40

Et bien, bonjour à tous.
Voici la suite du montage.
Qui s'est plutôt concentré sur l'intérieur du véhicule : les décalcomanies camouflées.

pour ne pas mourir idiot, j'ai demandé à un ami qui est militaire dans la force terrestre, spécialiste de la reconnaissance des véhicules.
Il m'a expliqué que c'était des housses qui permettent d'ajouter des plaques de protections, généralement en Kevlar.
Me voilà un peu plus 'aware' (salut JCVD) !

Sur base de photos, j'ai peint quelques boutons du tableau de bord.
Bon, faudra de bons yeux pour les voir !
Mail il y aura toujours quelqu'un pour le voir.
Je l'ai patiné avec ma couleur favorite : Jaune de Naples en peinture à l'huile.
En léger drybrush.

Comme il y aura une figurine assis sur le siège du conducteur, je l'ai déjà positionné, pour bien centrer le volant.
Je vais devoir peindre cette figurine, la placer sur le siège, avant de refermer le tout.



J'ai positionné les décal à l'intérieur.
PAs trop compliqué, avec l'aide du produit micro sol pour tout placer convenablement.
J'ai peint ensuite les globes lumineux et des tubes dont je ne connais pas l'usage.
Ensuite, j'ai collé les racks et autres étagères avec les boîtes à munition.
Comme je compte laisser les portes arrières ouvertes, en première vue sur le diorama, on pourra apprécier l'intérieur.



Suite au prochain épisode.
Bonne continuation
avatar
civindaleo
2ème Classe section canonier
2ème Classe section canonier

Messages : 17
Age : 48
Date d'inscription : 05/04/2016
Localisation : belgique

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: GAZ 233014 "Tiger" 1/35 MENG

Message par Hellcat le Dim 17 Avr - 10:26

Très propre ce montage ! Bonne suite ! Cool

_________________
avatar
Hellcat
Administrateur
Administrateur

Messages : 2575
Age : 44
Date d'inscription : 16/12/2014
Localisation : Beaurepaire (38)

Voir le profil de l'utilisateur http://fighters-tank.forumactif.org

Revenir en haut Aller en bas

Re: GAZ 233014 "Tiger" 1/35 MENG

Message par Remy2712 le Dim 17 Avr - 11:58

Joli début de montage ! Bonne suite !
avatar
Remy2712
Sergent
Sergent

Messages : 1390
Age : 14
Date d'inscription : 19/12/2014
Localisation : Beaurepaire ( Isère )

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: GAZ 233014 "Tiger" 1/35 MENG

Message par bcykenoby le Dim 17 Avr - 23:46

je m'installe
avatar
bcykenoby
Caporal chef
Caporal chef

Messages : 904
Age : 44
Date d'inscription : 19/12/2014
Localisation : MONCOUTANT

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: GAZ 233014 "Tiger" 1/35 MENG

Message par R39 le Lun 18 Avr - 15:54

Beau début de montage
avatar
R39
Caporal
Caporal

Messages : 521
Age : 64
Date d'inscription : 21/12/2014
Localisation : Ciney - Belgique

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: GAZ 233014 "Tiger" 1/35 MENG

Message par civindaleo le Jeu 21 Avr - 20:49

Et bien continuons, avec une étape intéressante : la peinture.
JE compte faire le schema de peinture camouflée.



Comme pour le montage, qui s'est fait par étapes, on ne change pas une équipe qui gagne, la peinture se fera par étapes.

Les portières arrières et côté conducteur seront ouvertes.
Celles du côté passager sera fermée.
Je l'ai donc collée.

J'ai positionné les portières qui seront ouvertes et je les ai 'scotchées' avec du tape Tamya.
Comme les camouflages de la carrosserie se continuent sur les portes, je peindrai le tout en même temps.
J'ai mis du Maskol sur les fenêtres.





J'ai aussi placé du tape sur l'avant de la carrosserie, passage des roues et calandre, pour éviter que la peinture extérieure ne 'sproutche' à l'intérieur, qui est déjà fait.


Ensuite, la couleur de base est jaune sable.
Je respecte la gradation des tons de couleur :
d'abord jaune sable, puis le vert russe, ensuite le noir.

Pour le jaune sable, j'ai utilisé celui de la marque Mister Hobby






Et puis, on continuera la suite plus tard !!
avatar
civindaleo
2ème Classe section canonier
2ème Classe section canonier

Messages : 17
Age : 48
Date d'inscription : 05/04/2016
Localisation : belgique

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: GAZ 233014 "Tiger" 1/35 MENG

Message par R39 le Jeu 21 Avr - 20:54

Beau début avec cette belle peinture sable.
Quelle référence appelles-tu vert Russe?

A+ Philippe
avatar
R39
Caporal
Caporal

Messages : 521
Age : 64
Date d'inscription : 21/12/2014
Localisation : Ciney - Belgique

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: GAZ 233014 "Tiger" 1/35 MENG

Message par bcykenoby le Sam 23 Avr - 23:33

c'est bien parti
avatar
bcykenoby
Caporal chef
Caporal chef

Messages : 904
Age : 44
Date d'inscription : 19/12/2014
Localisation : MONCOUTANT

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: GAZ 233014 "Tiger" 1/35 MENG

Message par civindaleo le Dim 24 Avr - 19:15

Bonjouer Philippe,

Le vert russe que j'utilise est le Vallejo 71.017

avatar
civindaleo
2ème Classe section canonier
2ème Classe section canonier

Messages : 17
Age : 48
Date d'inscription : 05/04/2016
Localisation : belgique

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: GAZ 233014 "Tiger" 1/35 MENG

Message par R39 le Dim 24 Avr - 20:15

Ouf! C'est celui que j'utilise aussi, mais à force de lire et d'entendre parler de 4B0 base, clair foncé, éclairci etc.... de tel ou tel fabricant, j'avais un doute.
J'utilise ce 71017 comme base et je fonce avec du tire black ou je l'éclairci en ajoutant un peu de vert pâle ou de la couleur sable dans d'autres occasions.

Merci civindaléo.
avatar
R39
Caporal
Caporal

Messages : 521
Age : 64
Date d'inscription : 21/12/2014
Localisation : Ciney - Belgique

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: GAZ 233014 "Tiger" 1/35 MENG

Message par civindaleo le Lun 16 Mai - 13:24

Et bien, où en étions nous ?
A oui : peinture camouflage, suite
J'ai utilisé le vert russe Vallejo 71.017
Et du noir mat tamya

Pour me faciliter la vie, j'ai juste peint la carrosserie, non assemblée sur le châssis.






J'ai ensuite assemblé la carrosserie sur le chassis.
J'ai collé les 2 plaques latérales, qui cachent les réservoirs et échappement.
J'ai protégé la carrosserie avec du tape pour les peindre, en vert russe.
Ensuite, j'ai prolongé les effets camouflages sur ces plaques



Autre partie intéressante : les vieillissements et salissures d'usage.
Les passages de roues sont des endroits où les crasses se logent de manière persistantes.
Et de plus, le primer noir que j'ai utilisé pour peindre le châssis est un peut trop 'sorti d'usine'.
Donc, j'ai d'abord opté pour des lavis qui simulent très bien cette crasse de poussière et projections d'eau / boue à l'intérieur des passages de roues.

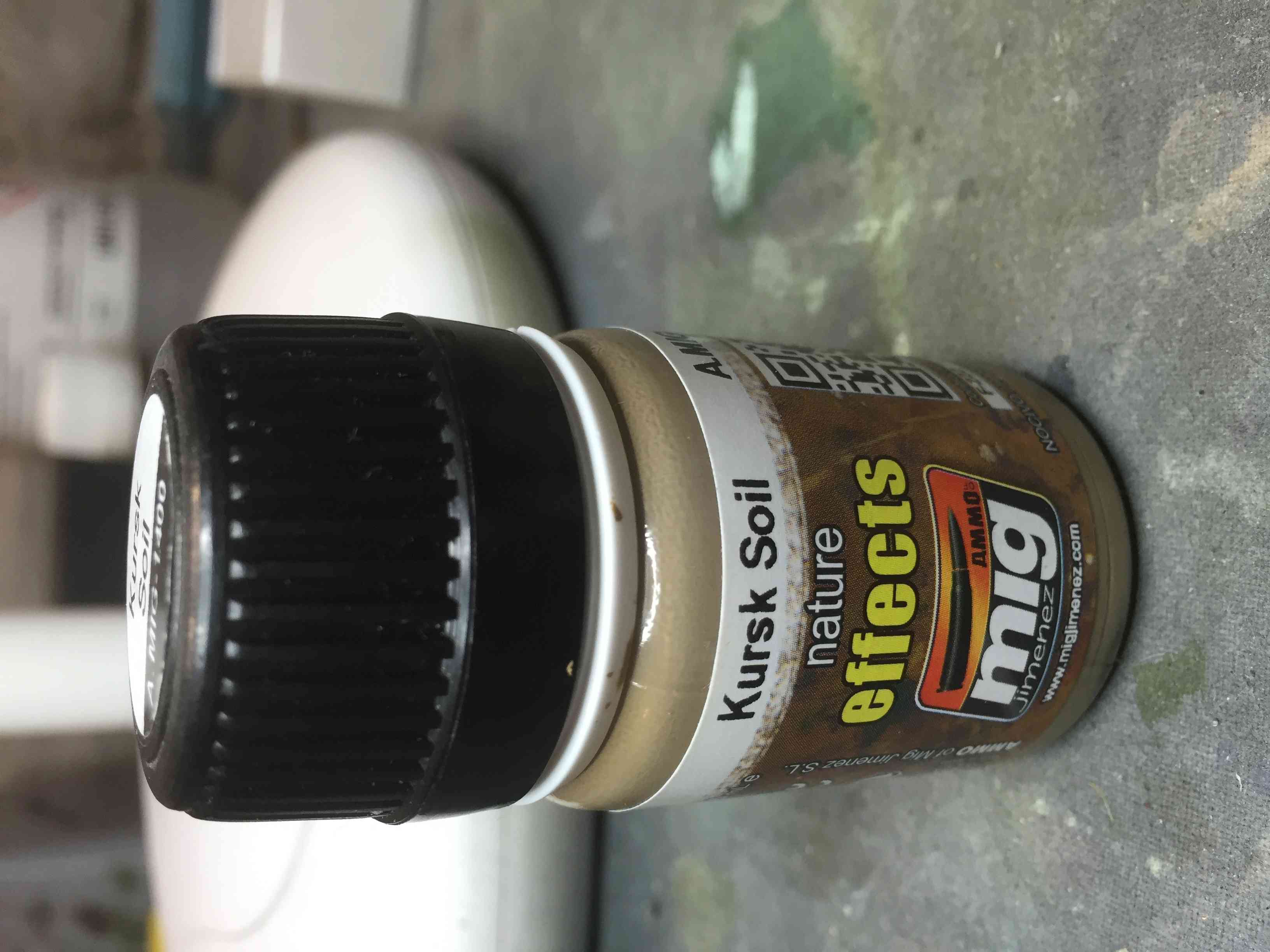

C'est le Mig Kursk Soil.
Je badigeonne généreusement au pinceau plat.
Ensuite pendant que le solvant s'évapore, j'enlève l'excédent avec un pinceau plat.
Je l'essuie à chaque passage sur du sopalin.

Attention avec ce produit car il contient plus de pigments que les filtres et autres produits de vieillissement.
Si on le laisse trop longtemps, cela formera une couche assez peu naturelle.
Il vaut mieux y aller très légèrement, bien enlever l’excédent.
Laisser sécher un peu et recommencer si on veut un effet plus marqué.
Je compte peu être faire un passage avec ce produit.
Ensuite, on attaquera avec des effets de terre projetées




J'ai fait des salissures importantes sur le pare brise avant, pour marquer le passage des essuies glaces.
J'ai découpé dans une feuille de papier le gabarit pour les vitres.
J'ai collé du masking tape tamya sur un emballage plastique trasnparent.
J'ai reporté les gabarits sur le tape, avec un fin marqueur.
J'ai découpé les formes et je les ai placé sur le pare brise.
J'ai appliqué ensuite MIG Plw Dust.
Quand le solvant s'est évaporé, j'enlève les caches.




Toujours dans le rayon des salissures, j'ai attaqué les roues.
J'ai gardé les pneus de base fournis avec le kit.
Je les ai juste passé au verni mat, pour qu'ils n'aient pas l'aspect trop brillant.
Dans les moyeux, j'ai mis un filtre Dark Brown for Dark Green de Mig
Sur les pneus, j'ai mis aussi du MIG PLW DUST sur les flancs
Une fois évaporé, restent les pigments qui se placent sur toutes les aspérités du pneu.
Je trouve que cela donne un beau premier effet.


A plus pour la suite.

Bonne continuation à tous
avatar
civindaleo
2ème Classe section canonier
2ème Classe section canonier

Messages : 17
Age : 48
Date d'inscription : 05/04/2016
Localisation : belgique

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: GAZ 233014 "Tiger" 1/35 MENG

Message par R39 le Lun 16 Mai - 15:28

Très belle mise en peinture et patine.

A+ Philippe.
avatar
R39
Caporal
Caporal

Messages : 521
Age : 64
Date d'inscription : 21/12/2014
Localisation : Ciney - Belgique

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: GAZ 233014 "Tiger" 1/35 MENG

Message par bcykenoby le Lun 16 Mai - 22:22

très bonne avancé
avatar
bcykenoby
Caporal chef
Caporal chef

Messages : 904
Age : 44
Date d'inscription : 19/12/2014
Localisation : MONCOUTANT

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: GAZ 233014 "Tiger" 1/35 MENG

Message par civindaleo le Dim 12 Juin - 20:19

Suite et fin du vieillissement et salissures d'usage sur la jeep.
J'ai déposé du produit Mig Turned Earth.
Pour corser la texture, j'ai déposé du pigment Vallejo couleur terre sombre.








Reste plus que le diorama a faire.
J'envisage la jeep sortant d'un chemin de terre.
Ornières, boues stagnantes, hummmm Je salive déjà !!!

Perpendiculairement à ce chemin, je compte faire une route asphaltée.
J'essaie une technique découverte sur le net.

3 figurines à faire + un chien.


Bref, de quoi encore bien s'amuser.

A bientôt
avatar
civindaleo
2ème Classe section canonier
2ème Classe section canonier

Messages : 17
Age : 48
Date d'inscription : 05/04/2016
Localisation : belgique

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: GAZ 233014 "Tiger" 1/35 MENG

Message par daviet le Lun 13 Juin - 15:37

tres beau montage
avatar
daviet
2ème Classe section canonier
2ème Classe section canonier

Messages : 121
Age : 61
Date d'inscription : 30/05/2016
Localisation : finistere

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: GAZ 233014 "Tiger" 1/35 MENG

Message par Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Voir le sujet précédent Voir le sujet suivant Revenir en haut

- Sujets similaires


Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
